禹鼎F24-60遙控發射器主板、發射器電路板為F24-60遙控發射器的核心部件，承擔所有指令運算、邏輯存儲功能，但是由于自然老化、使用不當?shù)仍蛞鹬靼鍝p壞后，發射器便無法工作，就需要更換，一般通過寄修至禹鼎指定維修點更換。由于結構復雜，不建議自行購買更換。

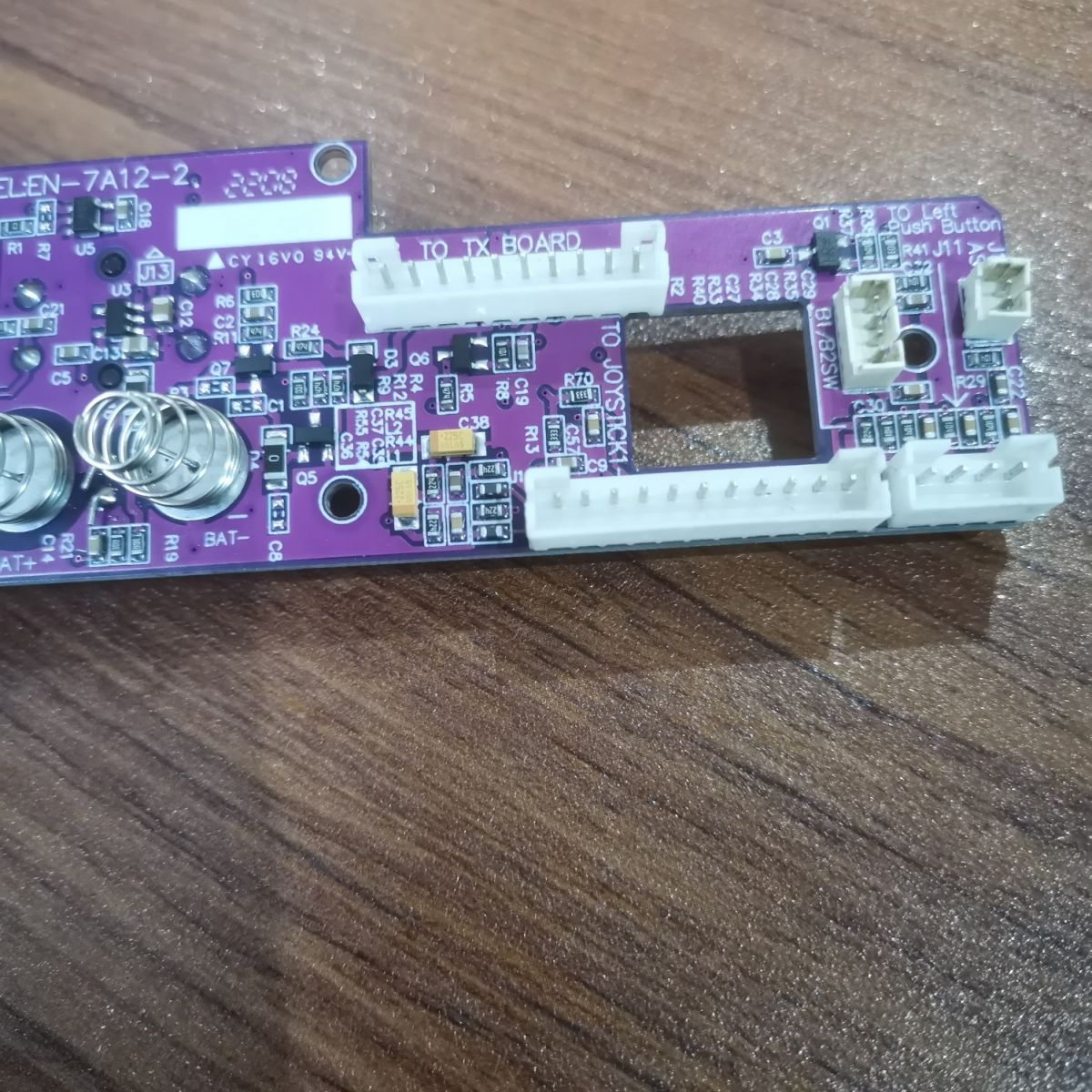

F24-60遙控發射器主板正面

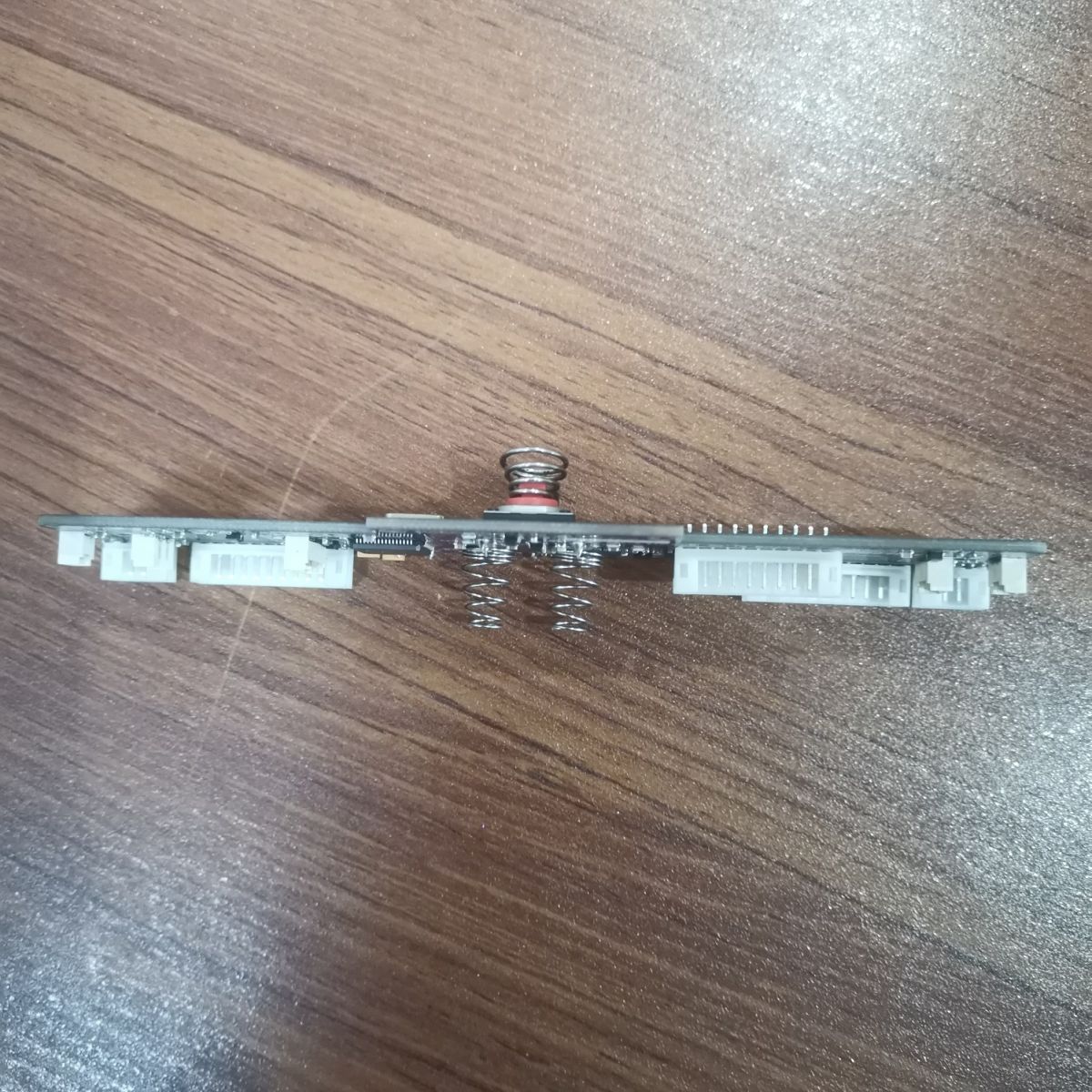

F24-60遙控發射器主板側面

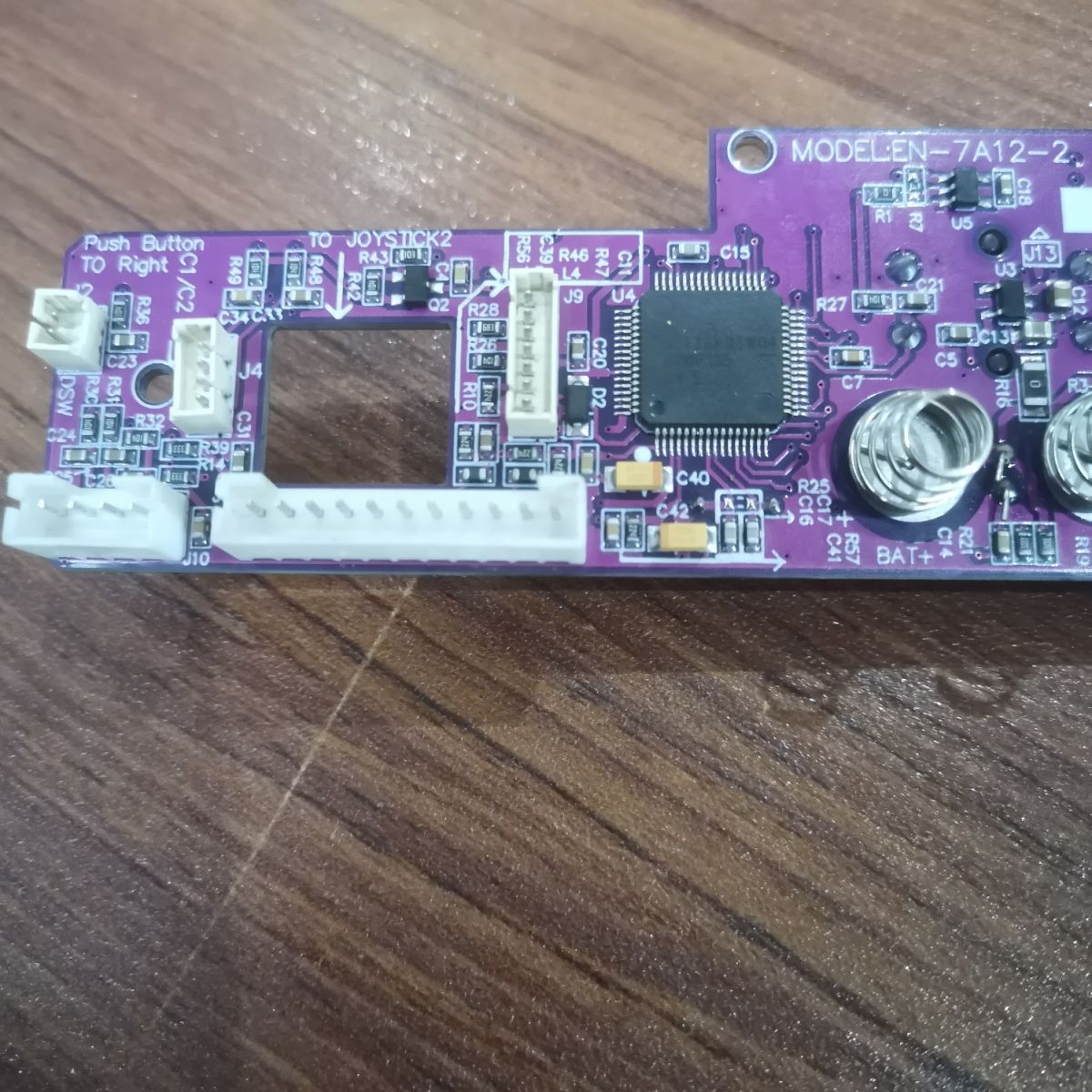

F24-60遙控發射器主板細節 插口、芯片
F24-60遙控發射器主板插口

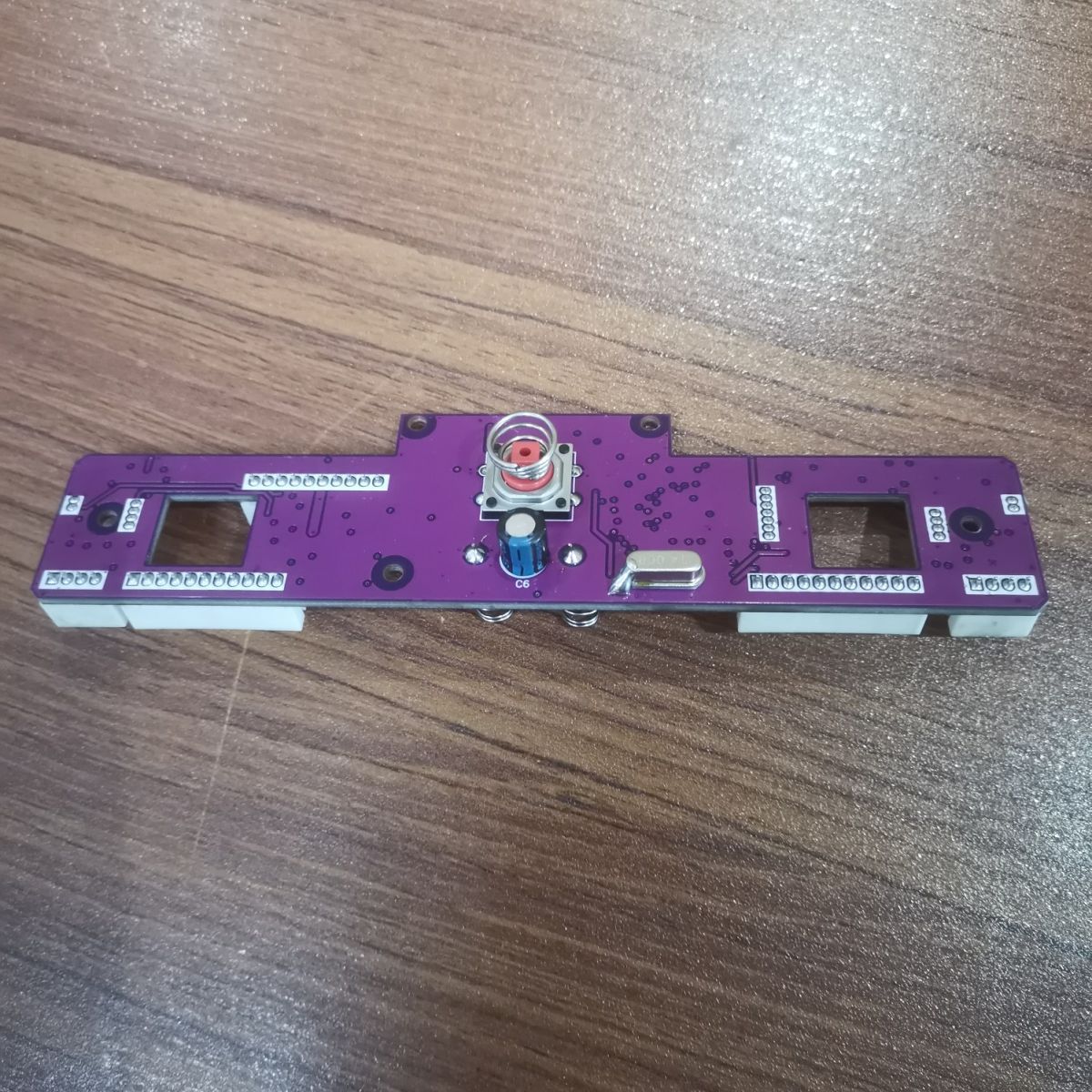

F24-60遙控發射器主板背面
射器內部.jpg)
F24-60遙控發射器主板安裝位置
中國臺灣禹鼎 F24-60五檔位雙搖桿調速起重機遙控器簡介
F24-60 TX發射器
尺寸：20x11x9厘米 重量：約860克
F24-60 RX接收機
尺寸：29x23x7厘米(不含突出) 量：約2200克
F24-60雙搖桿遙控器是目前市面上先進的行車遙控器之一，它是由超過21年歷史、銷售業績高達50萬臺的ISO9001工廠研發生產。
F24-60超強安全設計，超過43億種不重復安全碼、故障自我診斷、以及頻率自動鎖定追蹤等。即使鑰匙未插入，急停按鈕仍然有效。開關/搖桿/繼電器及其它組件故障時自動停止，且無法再開機。
F24-60擁有非凡的通訊設計，同步編解碼傳輸，具備軟件消除干擾、偵錯、校正功能，手動更換數碼數百組頻率，可由電腦/拷貝機直接更改所有功能設定
F24-60大量可程式化功能及可擴充性，使用Win95/98相容軟件，可規劃繼電器接點輸出及比例式線性/對數響應等，均已設計內。甚至可以在更新版本軟件推出時免費升級，改良現有行車之遙控性能，而完全不需額外費用。
*加裝比例式模塊后可輸出模擬量信號 (需另行收費)
比例輸出0-10V標準規格
*2只1000萬次機械壽命的5檔段落感搖桿
純比例式搖桿，絕無觸點式開關接觸不良之故障
*6只功能按鍵
*4只三位置/兩位置旋轉開頭
*輕巧的頸掛式設計，適合亞洲人的人體工學
*三段式電池電壓警示裝置，在電壓不足時能自行切斷電路。
*安全鑰匙開關旋鈕
*加強型看門狗自動停止裝置
*訊號搜尋及頻偏自動追蹤電路
*防止電源突斷對策
*可編程式繼電器輸出
*3超外差接收電路
*LED及信號燈輸出
*多種功能及參數可通過電腦接口設定
*可根據用戶需要進行免費設定
控制距離：可達100米
安全碼：43億種以上出廠不重復
漢明碼：>4
使用溫度：-35℃至+80℃(不考慮電池耐溫)
防護等級：IP65
發射器電源：直流6V（4節5號堿性電池）
接收器電源：交流380V/220V或直流12V/24V
輸出觸點容量：5安培全密封式繼電器輸出（使用交流250V/10A繼電器，5安培保險絲）。
比例輸出：0-10V
標準配置：
*發射器1只(含背帶)
*接收機1部
*接收機附3米長防拉電纜
*操作及維護手冊1本
適用于雙鉤多速、多功能及比例式橋式、門式、花架式起重機、建筑施工塔吊、吊機及各種復雜功能的工業控制遙控用。
F24-60 五檔位雙搖桿調速起重機遙控器使用手冊
1.保修
品質保證
禹鼎公司保證本產品出廠時，完全符合其所公布的各項規格，只要適當?shù)陌惭b，都可以正常使用，但是禹鼎公司并不保證本產品的操作是毫無中斷或零錯誤。
保修期間
本產品自出廠日起享有一年的保修期，保證客戶在一年內不會有任何產品上的問題，若在保修期內，只要證明品質有瑕疵禹鼎公司愿意維修。任何需要維修的產品，都必需送往禹鼎指定的服務處，該客戶必須負擔產品運行服務處的單程運費，而禹鼎公司的服務處在保證期內將會負擔回程費用，寄還該產品。
不保修事項
前面的保修范圍，并未包含按鍵、繼電器、保險絲、電池等損耗性零件或是裝機錯誤所造成的基板損壞等，且未包含因客戶使用不當、不可抗拒原因、天然因素、維護不足、操作環境規格的忽略、未經許可的變更、錯誤的使用或客戶自行設置介面而造成的故障。
備注
●前面的保修事項，并無其它明述或隱含的保修事項。
●保修所提供的賠償是客戶唯一的賠償，禹鼎公司并不負任何直接、間接、特殊、意外或因果的損毀責任。
2.注意事項
一般注意事項
●未經專業訓練的人員，可得拆開本機器，否則要嗵損壞及造成人員受傷。
●使用后天車總電源應關閉，以切斷接收機電源，并將發射器的鑰匙開關拔除。
●天車應有總電源繼電器、極限開關、及其它安全性設施。
安裝注意事項
（一）接收機安裝位置必須距離變頻器、馬達及其連接電纜越遠越好，以避免接收機受到信號的干擾。
（二）接收機不可安裝于電控箱內，正確的安裝方式是將接收機固定在電控箱頂部（或外部）適當?shù)奈恢?，然后再將接收機輸出電纜穿入電控箱內做適當?shù)慕泳€。
（三）本系列遙控器有40億組的安全碼，出廠時各安全碼設定均不相同，在安裝時仍必須確認同一工作地區不能有相同安全碼的遙控器，以避免相互影響而產生的誤動作。
（四）200公尺范圍內不可以使用相同頻道的設備，以避免無線電相互干擾。
3.緊急狀況的處理
當緊急狀況出現時，請依下列步驟處理，并立刻通知經銷商。
1.按下緊急停止（STOP）按鍵 2.將發射器的鑰匙開關拔除。
3關閉天車總電源。 4.通知經銷商，找出原因。
4.平常操作
1.將電量飽滿的AA型（3號）電池四節依正確方向裝入電源盒內。
2.依正確方向?qū)㈦姵睾蟹湃氚l(fā)射器的電池放置區內，并鎖上電池蓋。
3.放置鑰匙開關于發射器上后轉到0N的位置。
4.依設定的開關模式開關。
注：未按操作步驟開機發射上LED指示燈會快速閃爍紅燈。
5.按照發射機上各按鍵所設定的功能正確操作。
6.操作完畢后依下順序處理。
（1）.按下緊急停止扭。 （2）.將旋轉式鑰匙天關逆時針方向轉至OFF位置
（3）.拔除鑰匙并收藏妥當。 （4）.如長時間不使用，需把電池盒電池取出。
8.識別碼搖動配對（ID Code Remote Setting）
當遙控器的接收機或發射故障時，若要以新的接收機或發射機替代，但識別碼不同時，可以使用遙控配對設定（Remote Setting）方式。將發射機及接收機設定成相同的識別碼才能正常工作。遙控配對設定時，發射機與接收機須使用相同機種，且盡可能在近距離下操作，以防止接收不到遙控設定的信號。識別碼遙控配對的操作方式如下：
1.重新啟動接收機電源（關電源20秒后再送電）。
2.按下緊急停止扭并將發射機上鑰匙開關轉至0N位置。
3.按著“R1”按鍵不放開，然后按四次"R2"按鍵。
4.當按完四次“R2”按鍵后，LED燈會出現綠約一秒鐘并隨即出現紅燈閃爍，此時表示發射機已發射識別碼控控配對的信號。
5.放開所有按鍵。
6.按正常程式開機操作。
注：（1）在電源重置后，接收機只等待四分鐘的時間以接收遙控設定的信號，若未在四分鐘內完成，則接收機不再接收遙控設定的信號，只接收正常操作信號。
（2）在執行識別遙控配對前，接收機理的JP1必須將跳線插上或讓其兩端導通。
（3）在遙控距離內，所有頻道和機種機同但識別不同的接收機，只要符合上述設定下皆可改變成機同的識別碼。
（4）遙控配對設定僅設定識別碼，不含功能設定。
9.保險絲的更換方法：
請使用一字起子，將保險絲座的蓋子信下壓，同是逆時針旋轉即可打開蓋子，再將保險絲取出。組裝時，請先將正確電流值的保險絲放入蓋子上，連同保險絲和蓋子，放入保險絲座，再用一字起子將蓋子往下壓并順時針旋轉鎖緊即可。
10.共線（COM）
P1~P44為共線的接線端子，使用者可利用隨機各種不同長度跳線做各種動作的花線。
11.LED指示燈故障信息顯示：
1.發射器裝上電池后按下按鍵，若發射器LED指示燈為紅色快速閃爍狀態，發射器可能有下列情況：
A.按鍵卡死（通知經銷商處理）B.遙桿不在零位 C.急停鈕未旋轉拉起 D。未按正確開機方法開機的其中一種故障發生，若為A或B情形發生時，需連絡經銷商。
2.發射器的鑰匙開關由OFF轉到ON位置后，若LED燈為綠色黃色快速交互閃爍則為1號搖桿段落記憶體故障；若LED燈為紅色黃色快遞交替閃爍則為2號搖桿段落記憶體故障；若LED燈為紅色快速閃爍則為發射器記憶體故障，需連絡經銷商修理 。
3.接收機繼電器板上LED1故障指款燈若呈現紅色快速閃爍狀態則為拉媚機記憶體故障，需聯絡經銷商。
12簡單的故障排除方法：
當操作錯誤或沒正常操作時，導致發射器LED指示燈一直亮紅燈，此時請將電池取出后再裝回重新再操作發射器
2.當接收機無法動作時，請關掉接收機電源超過20秒后，重新送電。
13、常閉/常開（NC/NO）繼電器
繼電器可依使用者實際需示自行規則設計。繼電器的常開/常閉接點可自由跟跳接。由于出廠是，所有繼電器的規格均為常開（Nirmal Open）型（SDT-S-112LMR），如在繼電器有需常閉（Nirmal Closed）方式輸出時，可自行換用常開/常閉繼電器（PCH-112D2H）,并將電纜線連接改到相關的出線端即可。
質保服務條款說明：
1.本質保卡針對寧波禹鼎電子有限公司的產品提供服務保證。
2.客戶可憑此質?？?，享受質保期內免費維修服務。
3.質保期從產品出廠之日算起。
4.需保修時請將產品及其質保卡一同發回本公司。
5.有下列情況之一者，不在保修范圍內：
A.不能出具此質保卡。
B用戶保管或運輸不當造成的損壞。
C.因使用不正常電壓或進水而造成的損壞。
D.因人為或不可抗力（地震、火災、雷擊等）而引起的故障。
E.機身號碼與本質?？ㄌ顚懙奶柎a不符合。
F.用戶自行折卸導致的損壞。
G.本質?？ㄉ蠠o檢驗合格章。
H.用戶擅自修改產品性能或結構。
I.保修不包含按鍵、繼電器、保險絲、電池等損耗性零部件。
6.超過質保期限及不在保修情況之列的產品，按標準收取維修費用。
7.返修產品應采用原產品完好的包裝箱，以避免運輸途中造成不必要的損壞，在此之中造成的損失應由用戶承擔。
|
